क्षैतिज वायु वर्गीकरणकर्ता
- विशेषताएँ:
उच्च गति, सटीक शीर्ष काटने; स्वच्छ उत्पादन प्रक्रिया; कार्यक्रम नियंत्रण प्रणाली, समायोजित करने और संचालित करने के लिए आसान है। - आवेदन पत्र:
खनिज उद्योग में व्यापक रूप से उपयोग किया जाता है (विशेष रूप से गैर खनिज उत्पादों जैसे कैल्शियम कार्बोनेट, काओलिन, क्वार्ट्ज, तालक, अभ्रक के वर्गीकरण के लिए उपयुक्त), धातु विज्ञान, घर्षण, चीनी मिट्टी की चीज़ें, आग रोक, दवा, कीटनाशक, भोजन, स्वास्थ्य देखभाल उत्पाद, नई सामग्री, आदि।
क्षैतिज वायु क्लासिफायर कार्य सिद्धांत
HTS सीरीज एयरफ्लो क्लासिफायर हमारे जर्मन क्लासिफायर विशेषज्ञों द्वारा डिज़ाइन किया गया है, जिसका उपयोग विशेष रूप से d97 3 माइक्रोन - d97 45 माइक्रोन और अन्य अल्ट्रा-फाइन पाउडर के कुशल शुष्क वर्गीकरण के लिए किया जाता है। इसका सबसे महत्वपूर्ण घटक इसका आंतरिक ग्रेडिंग रोटर है जो उच्च गति पर घूम सकता है, और ग्रेडिंग रोटर क्षैतिज रूप से स्थापित होता है। क्लासिफायर, साइक्लोन कलेक्टर, डस्ट कलेक्टर और प्रेरित ड्राफ्ट फैन एक पूर्ण वर्गीकरण प्रणाली बनाते हैं। प्रेरित ड्राफ्ट फैन के गुरुत्वाकर्षण बल के तहत, सामग्री जल्दी से पंखे के वायु प्रवाह के साथ क्लासिफायर के इनलेट से वर्गीकरण गुहा में प्रवेश करती है; उच्च गति पर घूमने वाला क्लासिफ़ाइंग रोटर मोटे कणों को रोकने के लिए एक मजबूत केन्द्रापसारक बल उत्पन्न करता है, ताकि मोटे कण वर्गीकरण चक्र के ब्लेड के बीच के अंतराल से न गुजर सकें। उसी समय, पंखे का गुरुत्वाकर्षण आंशिक रूप से केन्द्रापसारक बल पर काबू पा लेता है और बारीक पाउडर को चूस लेता है। बारीक पाउडर वर्गीकरण चक्र के ब्लेड के बीच के अंतराल से गुजरता है और साइक्लोन कलेक्टर में प्रवेश करता है या सीधे धूल कलेक्टर में प्रवेश करता है, इस प्रकार मोटे और बारीक पदार्थों को अलग करने का उद्देश्य प्राप्त होता है। मोटे कण कुछ महीन कणों को अपने में समाहित कर लेते हैं और दीवार से टकराने के बाद अपनी गति खो देते हैं, और सिलेंडर की दीवार के साथ द्वितीयक ट्यूयर में उतर जाते हैं। द्वितीयक वायु के मजबूत निक्षालन और फैलाव के बाद, मोटे और महीन कण आगे अलग हो जाते हैं, और महीन कण द्वितीयक वर्गीकरण के लिए वर्गीकरण क्षेत्र में ऊपर उठते हैं। कण डिस्चार्ज के लिए डिस्चार्ज पोर्ट पर उतरते हैं, या आगे की क्रशिंग और पीसने के लिए क्रशिंग उपकरण में वापस भेजे जाते हैं।
क्षैतिज वायु क्लासिफायर की विशेषताएं
एकल वर्गीकरण पहिया कार्य सिद्धांत
- एक क्षैतिज घुड़सवार मंचित रोटर, रैखिक गति 100 मीटर / सेकंड तक पहुंच सकती है;
- रोटर गति को आवृत्ति रूपांतरण द्वारा समायोजित किया जा सकता है, और बल वितरण को लचीले ढंग से समायोजित किया जा सकता है;
- शुष्क माइक्रोन सामग्री के सटीक वर्गीकरण के लिए उपयुक्त;
- उपलब्ध D50:1.5-25μm.
एकाधिक वर्गीकरण व्हील कार्य सिद्धांत
- रोटर का व्यास 315 मिमी-630 मिमी है, और 2-6 रोटर हैं, जिसका उपयोग अल्ट्रा-फाइन पाउडर वर्गीकरण के लिए किया जाता है;
- वर्गीकरण चक्र साइलो के शीर्ष पर वर्गीकरण स्थान को बढ़ाता है;
- इन्वर्टर नियंत्रण, समायोज्य गति;
- एकल रोटर की तुलना में उच्च आउटपुट.
एकल वर्गीकरण व्हील तकनीकी पैरामीटर
पैरामीटर / मॉडल | 70 | 100 | 140 | 200 | 260 | 315 | 400 | 500 | 630 | 750 | 1000 |
---|---|---|---|---|---|---|---|---|---|---|---|
कण आकार (D97:μm) | 5-100 | 3-100 | 3-120 | 3-120 | 3-150 | 3-150 | 4-150 | 5-150 | 6-150 | 6-150 | 15-150 |
वर्गीकरण दक्षता(η) | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% |
क्लासिफायर मोटर (किलोवाट) | 2.2 | 3 | 4 | 7.5 | 11 | 15/18.5 | 18.5/22 | 22/30 | 30/45 | 37/55 | 45/75 |
वायु की मात्रा (m³/h) | 150 | 300 | 600 | 1200 | 2000 | 3500 | 5600 | 8800 | 14000 | 20000 | 35000 |
एकाधिक वर्गीकरण व्हील तकनीकी पैरामीटर
पैरामीटर / मॉडल | 200/4 | 315/3 | 315/4 | 315/6 | 400/6 | 500/3 | 500/4 | 500/6 | 630/6 |
---|---|---|---|---|---|---|---|---|---|
कण आकार (D97:μm) | 5-100 | 3-100 | 3-120 | 3-120 | 4-150 | 5-150 | 6-150 | 6-150 | 6-150 |
वर्गीकरण दक्षता(η) | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% |
क्लासिफायर मोटर (किलोवाट) | 2.2 | 3 | 4 | 7.5 | 11 | 18.5/22 | 22/30 | 30/45 | 37/55 |
वायु की मात्रा (m³/h) | 150 | 300 | 600 | 1200 | 2000 | 5600 | 8800 | 14000 | 20000 |
परियोजनाओं
इन क्षेत्रों में परियोजनाएं

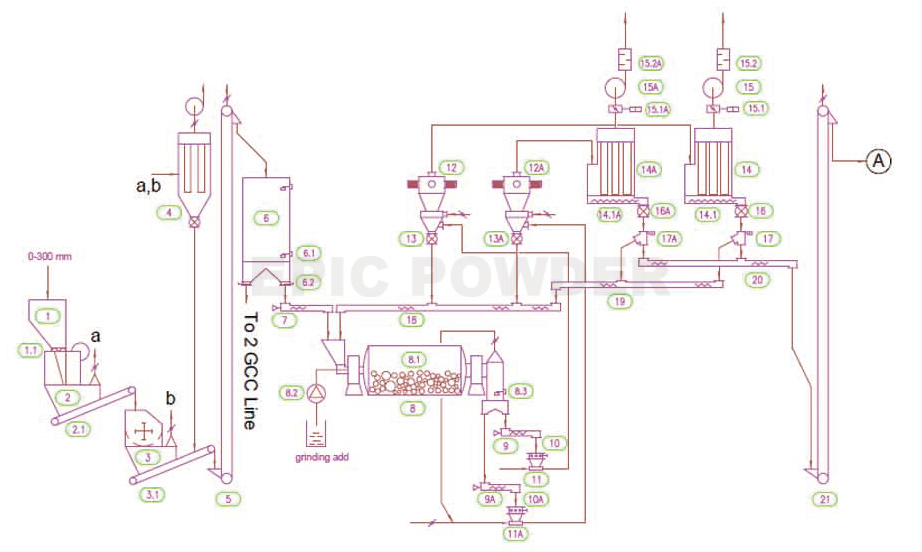

High-efficiency and Energy-saving Ball Mill + Classifier Production Line
